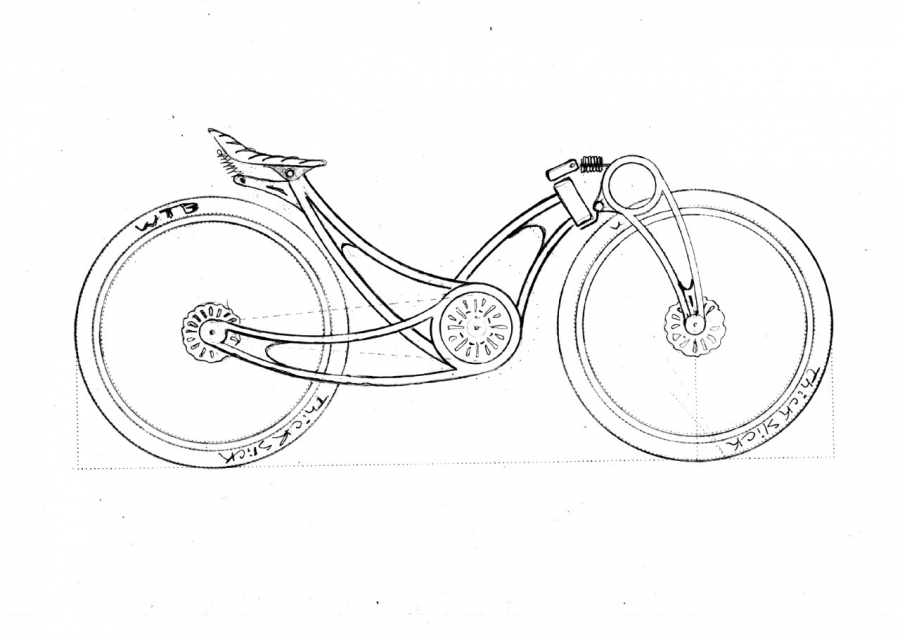

«Хочу красивый, легкий и быстрый велик»...В голове возникли образы: птица, комета, что-то воздушное, стремительное. Карандаш, циркуль, линейка, ластик и поехали. Предварительно были сняты размеры и местоположение узловых элементов с велосипеда, посадка на котором казалась максимально комфортной.
Хотелось сделать Раму максимально лаконичной, без лишних линий. В качестве концепции, за основу было решено взять либо условную «комету», либо «птичье крыло». И захотелось использовать и в раме, и в вилке один элемент. Вот, собственно, что получилось в итоге...

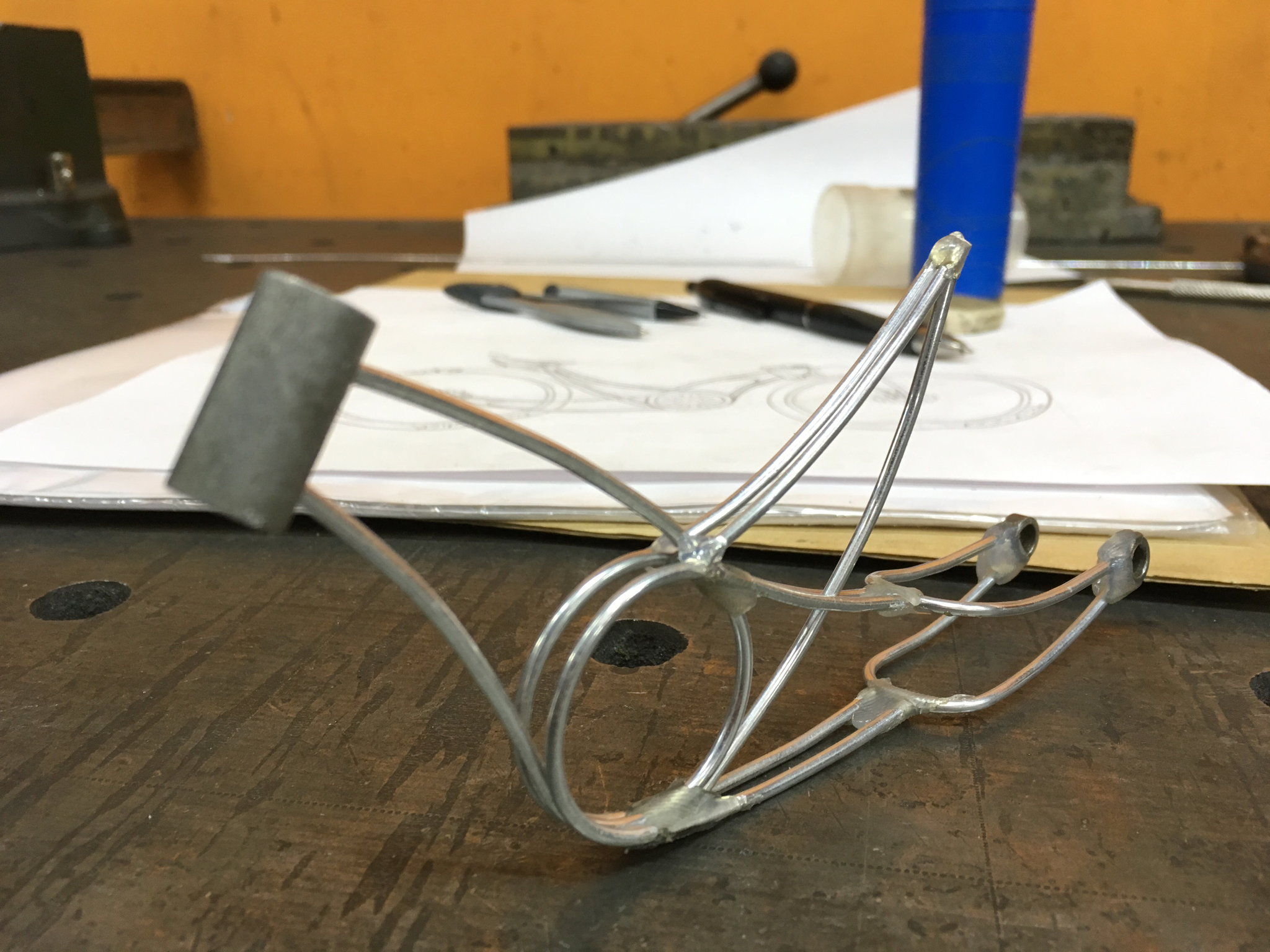

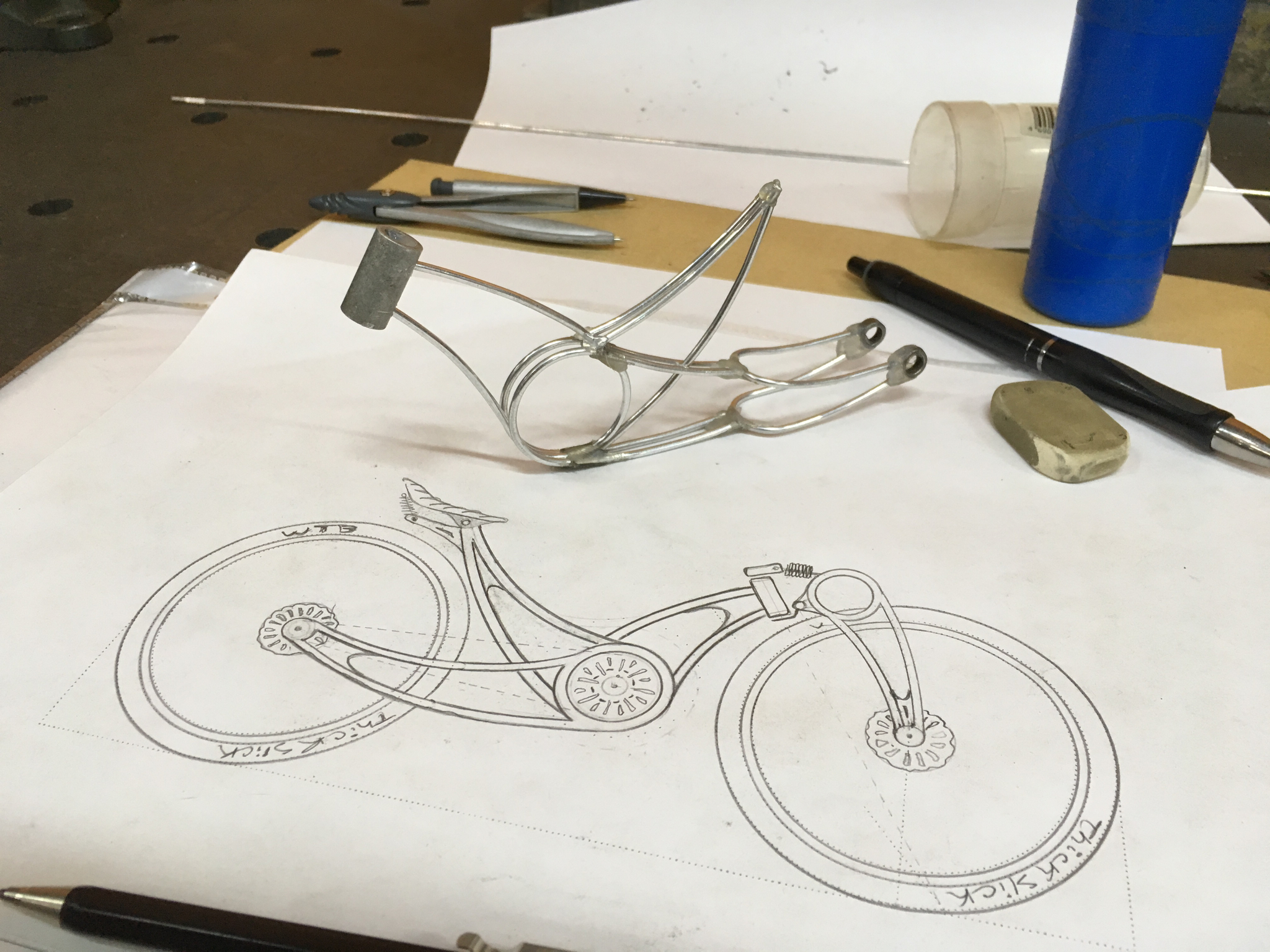

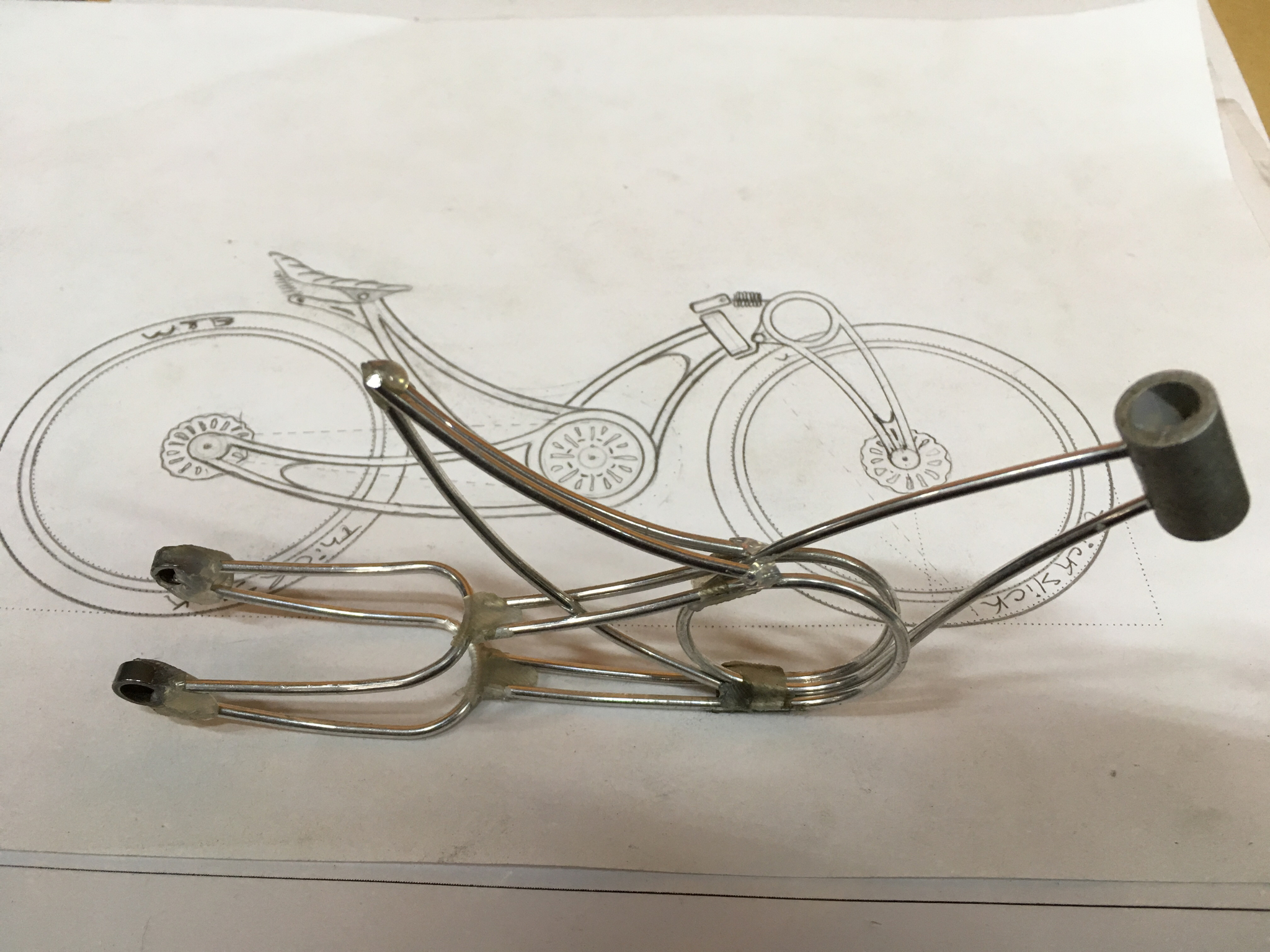

Следующим шагом проектирования стало создание маленькой модельки будущего велосипеда. Сделано это было, опять же, с целью экономии времени и упрощения донесения до инженера примерного образа, сформировавшегося в моей голове, (мы с ним живем в разных городах и сотрудничаем дистанционно) и последующего приведения к искомым параметрам того самого карандашного наброска.
Получилось не очень аккуратно, но для первого раза не так уж и плохо. Никогда раньше не строил таких маленьких великов. Задачу свою модель выполнила. Результат в следующей части)
Материал: - сварочная присадка 5356, 2мм. Инструменты: - клеевой пистолет. Время постройки: - 1 час. Было весело )
Задумывался этот байк как женский круизер, с посадкой как на байках «GGG», с габаритами не более 2000мм, легкий и быстрый. С максимально простой начинкой - планетарная втулка shimano nexus на три передачи, с ножным тормозом. Но в итоге получился вполне технологичным, ведь из ништяков присутствуют не только подножка, крылья, но и амортизирующие седло и вилка, ограничитель поворота руля.
Набор не велик, но достаточен для того, чтоб этот кастомбайк можно было назвать полноценным велосипедом.

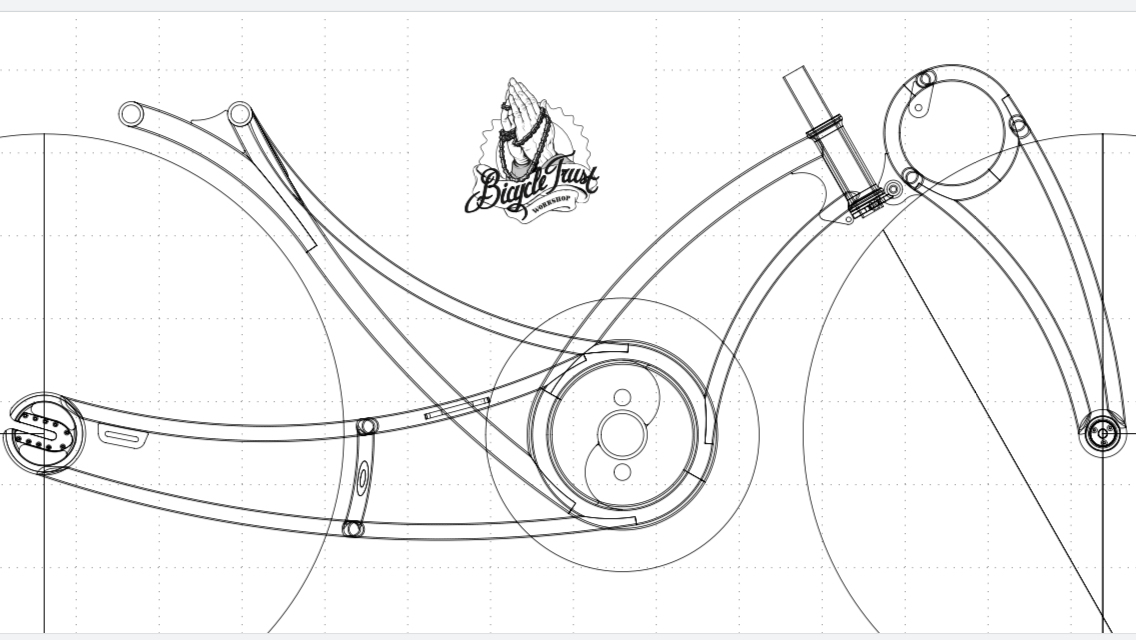

Понимая, что кастомайзинг не стоит на месте, его уровень с каждым годом растёт, не имея возможности и желания тратить время на эксперименты, желая идти в ногу со временем, а не просто «изобретать велосипед», было принято решение по карандашным наброскам выполнить подробные чертежи и 3Dмодель всех узлов и компонентов. Так в BicycleTrustWorkShop появился штатный инженер. Бумажные чертежи и эскизы теперь могут превращаться в 3д модели и рабочие чертежи.
Плюсом явился свежий взгляд на некоторые вещи, благодаря нашим с ним спорам, (а они были, куда без них?) родились по-настоящему уникальные решения тривиальных (и не очень) задач.

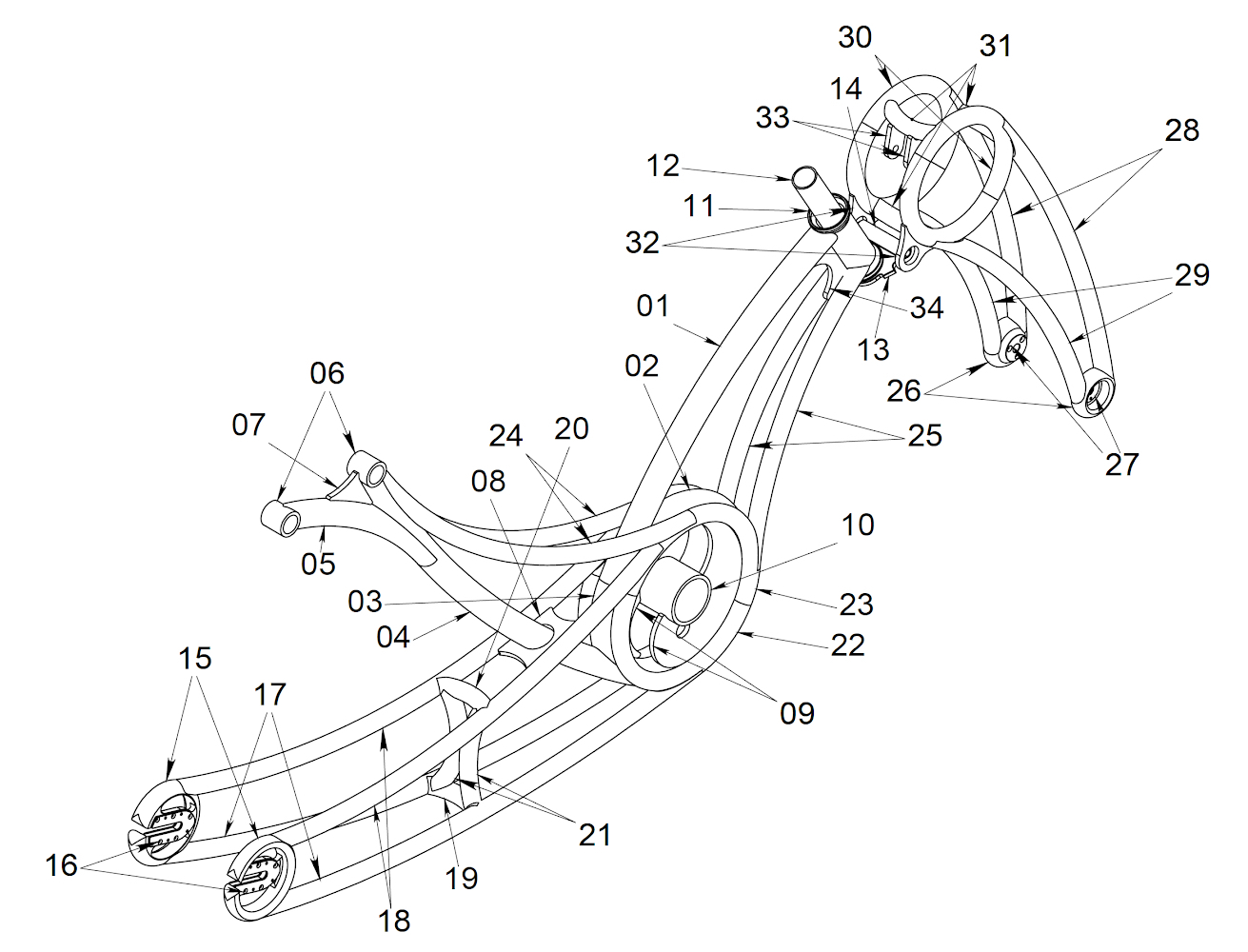

P.s. Так как некоторые детали сдвоенные и пронумерованы попарно, реальные цифры немного выше. 51 деталь, если быть точным.

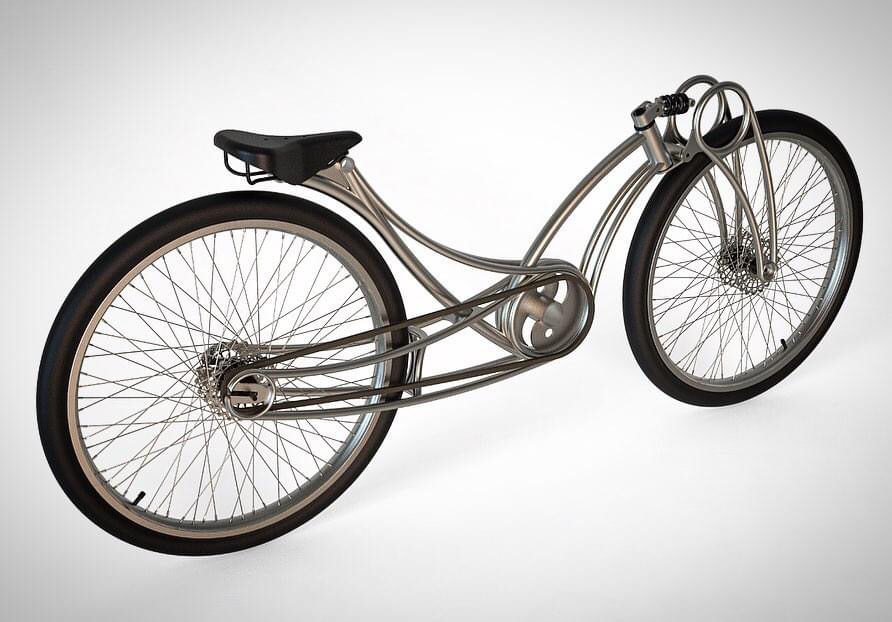

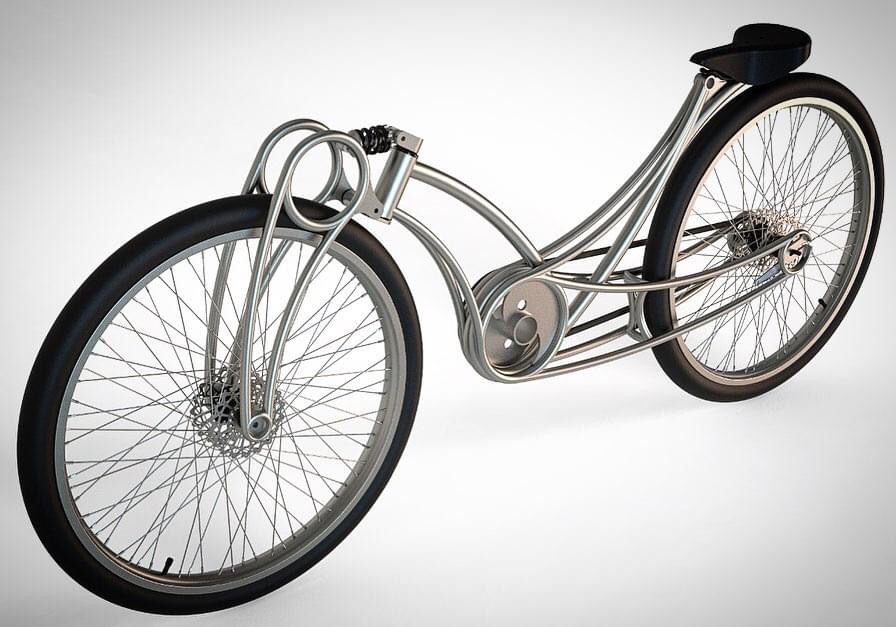

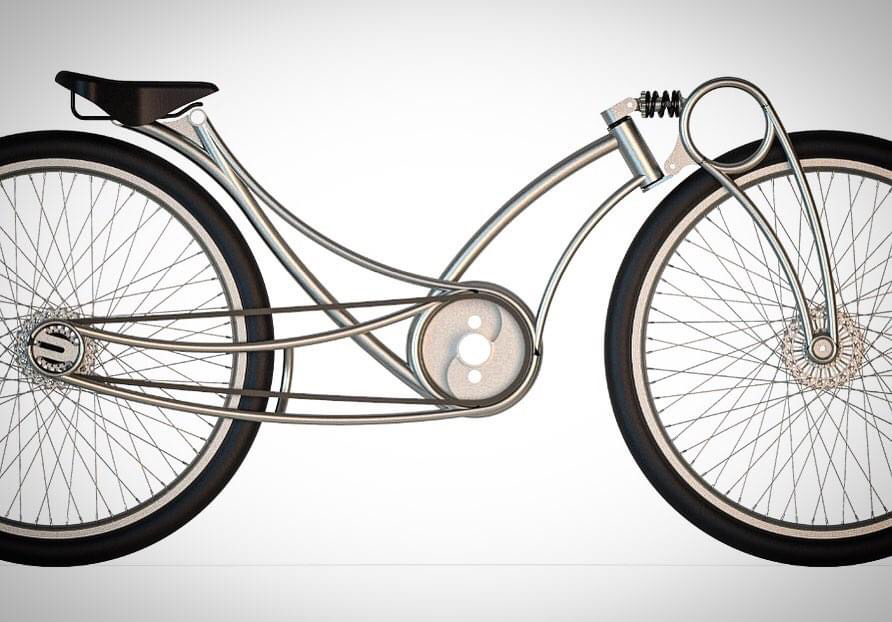

В предыдущих постах кто-то выразил недовольство краткостью и неинформативностью в плане иллюстраций... Разбавлю поток финальным образом, но все же в рендере. Объясню. Хочется рассказать историю создания с подробностями, последовательно, оставив самое вкусное на десерт) Небольшой спойлер: следующий блок будет посвящён деталям и на этом компьютерные технологии уступят место ручному труду) Напишите пожалуйста в комментариях, заходит ли вам такой формат, интересно ли получается...
Закончу тем, с чего следовало бы начать)
Я не претендую на звание гениального строителя велосипедов, конструктора или изобретателя. Мои велики не сравняться с брэндовыми байками, не являются спортивными снарядами, невесомыми гоночными пушками или сверх технологичными двухподвесами, где все спроектировано серьезными конструкторскими бюро и инженерами-кандидатами наук. Это простые круизеры, для спокойного катания по городу или паркам. Которые я, художник в душе и инженер с высшим образованием при этом (Военмех, Аэрокосмический факультет), хочу сделать не только красивыми, но и более-менее технически грамотными. Я прекрасно понимаю как относятся к кастомайзингу и самоделкам нормальные люди и продвинутые велосипедисты/спортсмены. Что отношение это имеет место быть, что оно небезосновательно. И своими постами, надеюсь, что хоть немного смогу изменить это отношение. Вся критика конструктивна и многие комментаторы абсолютно правы, я ни в коем случае не спорю. Просто велосипеды, подобные освещаемому в посте, стоит рассматривать в отрыве от велоспорта и высоких технологий) Да, скорее это творчество, техническое творчество.
Все эти эпитеты - «легкий, быстрый, стремительный, красивый» звучат в контексте. Легкий - относительно большинства других кастомных построек, вес которых от 30 и выше. Быстрый - относительно круизеров в целом, на нем не надо вкручивать или давить на педали. Стремительный - это скорее в плане образа, визуально. Красивый - это вообще субъективно, но многим нравится) Нагрузки они испытывают не очень большие, но эти нагрузки учитываются при постройке. При этом на них очень часто так же удобно ездить, так же можно получить удовольствие от катания, и они не всегда разваливаются) Как минимум из тех, что построил я, ни один не развалился, не сломался. Хотя, в самом начале моего пути (занимаюсь этим я уже лет двенадцать), у одного велика все же треснул шов у каретки. Но это было очень давно и опыта тогда у меня совсем не было. Многие велики, опять же в самом начале, я строил только для красоты, не особо задумываясь о комфорте. Но это и были, так называемые «шоу-стопперы», для выставок. Сейчас же я считаю, что если велосипед красивый, но на нем невозможно ездить, то это не велосипед и строить его незачем.
